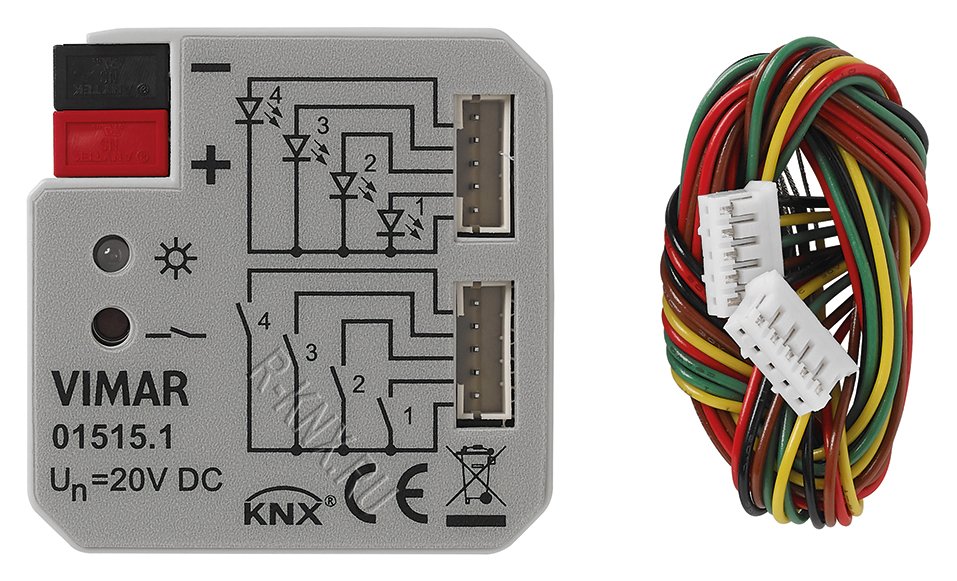

VIMAR Универсальный интерфейс с 4 бинарными входами или LED выходами

Универсальный интерфейс KNX, артикул 01515 1, представляет собой 4-канальное устройство, используемое для подключения электромеханических устройств ввода (например, выключателей, кнопок) или вывода (например, светодиодных индикаторов) к шине KNX. С помощью прикладной программы можно выполнять следующие основные функции:

• переключение и регулировка яркости

• управление жалюзи и ставнями

• отправка значений, например температуры, уровня воды

• сохранение/воспроизведение сцен

• включение светодиода для оповещения о выполнении операции

• управление различными нагрузками с помощью нескольких кнопок

• управление несколькими нагрузками в фиксированной последовательности переключения

• стандартный и дифференциальный счет

Технические характеристики.

Источник питания

• Напряжение на шине 21–30 В постоянного тока, через шину KNX

• Потребляемый ток через шину KNX < 12 мА

• Потребляемая мощность через шину KNX < 360 мВт Вход/выход 4 канала: могут быть индивидуально настроены как входы или выходы Длина шины ≤10 м Ввод

• Напряжение сканирования: 20 В постоянного тока

• Входной ток: 5 мА Выход

• Выходное напряжение: 5 В постоянного тока

• Выходной ток: макс. 25 мА, ограничение с помощью последовательного резистора 2 кОм Безопасность Защита от короткого замыкания, перегрузки и обратного напряжения Элементы управления и индикации

• (Красный) светодиод и кнопка: для назначения физического адреса

• (Зеленый) мигающий светодиод: указывает на нормальную работу прикладного уровня Связи

• Входные/выходные 2-контактные кабели длиной около 30 см можно удлинить максимум до 10 м

• Подключение к шине KNX через соединительную клемму Диапазон температур окружающей среды

• Эксплуатация: от -5 °C до +45 °C

• Хранение: от -25 °C до +55 °C

• Транспортировка: от -25 °C до +70 °C Монтаж в распределительной коробке, 60 мм
