JUNG Универасльная релейная станция

Описание

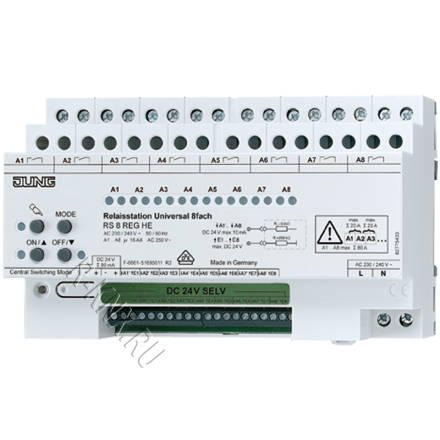

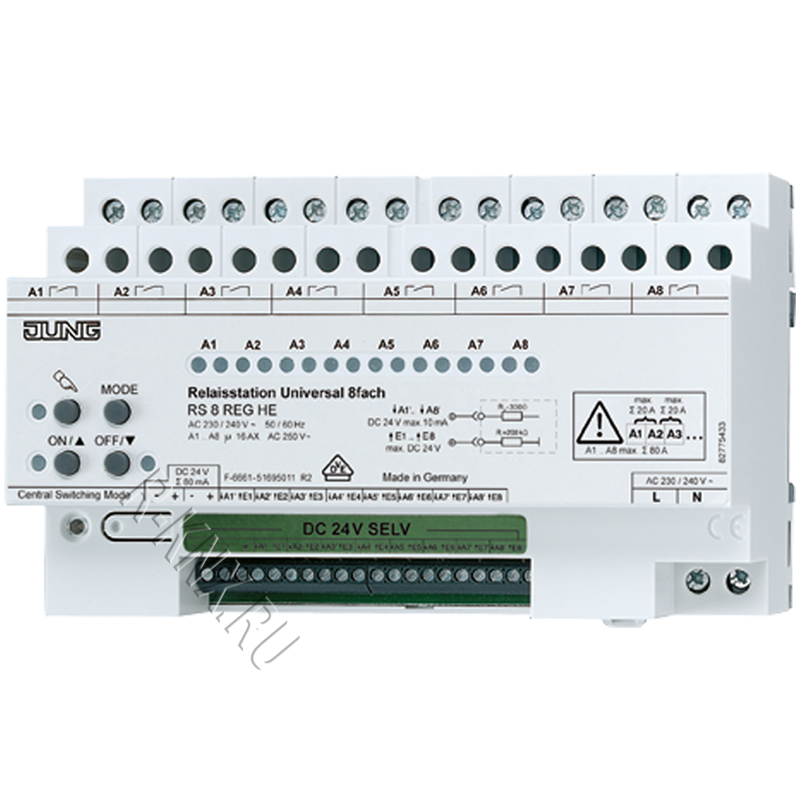

Универсальная релейная станция 8-канальная REG

Конструкция:

• Корпус: 8 TE
• Электронное ручное управление
• Светодиодный индикатор состояния
• 8 нормально разомкнутых контактов

Назначение:

• Включение освещения
• Управление однофазными двигателями вентиляторов
• Управление электрически управляемыми жалюзи, рольставнями, маркизами и аналогичными конструкциями
• Установка на верхнюю рейку в распределительном щите

Характеристики продукта:

• Управление с помощью клавиатуры без необходимости подключения дополнительных точек.
• Светодиоды обратной связи на точках управления. Имеется 8 выходов управления (A1' ... A8').
• Поддержка переключающего и сенсорного действий.
• Регулировка жалюзи с возможностью смешанной работы.
• Центральные функции включения и выключения для одновременного управления выходами.
• Возможность параллельного подключения двух релейных станций.

Технические характеристики:

• Номинальное напряжение: AC 230/240 В ~, 50/60 Гц
• Потери мощности: 12,5 Вт
• Мощность в режиме ожидания: 0,5 Вт
• Длина кабеля управления: макс. 100 м

Количество точек управления:

• Модуль датчика (артикул: SM 1608): макс. 4
• Модули сенсорных датчиков 24 В (нормально разомкнутые): в зависимости от модуля сенсора
• Модуль сенсорных датчиков (артикул: 4008 TSM): макс. 4

Точки управления:

• Напряжение: DC 24 В SELV
• Токовая нагрузка: 80 мА
• Коммутационные входы: E1 ... E8, с сопротивлением Ri: 200 кОм
• Управляющее напряжение: DC 24 В SELV
• Управляющие выходы: A1' ... A8', с сопротивлением Ra: 330, токовая нагрузка: 10 мА

Подключение выходов нагрузки:

• Тип подключения: винтовые клеммы
• Однопроводные: 1 x 1.5 ... 4 мм²
• Тонкопроводные без наконечника: 1 x 0.75 ... 4 мм²
• Тонкопроводные с наконечником: 1 x 0.5 ... 2.5 мм²

Выходы нагрузки:

• Тип контакта: беспотенциальный нормально открытый
• Коммутационная способность: AC 250 В ~ / 16 А
• Коммутируемый ток выходов нагрузки: 80 А
• Коммутируемый ток смежных выходов нагрузки: 20 А
• Омическая нагрузка: 3000 Вт
• Емкостная нагрузка: 16 А / макс. 140 мкФ
• Температура окружающей среды: 5 ... +45 °C
• Температура хранения: -25 ... +70 °C

Дополнительные параметры:

• Ширина установки: 144 мм (8 TE)
• Время блокировки для смены направления: 1 с
• Рабочий цикл для работы жалюзи: 2 мин
