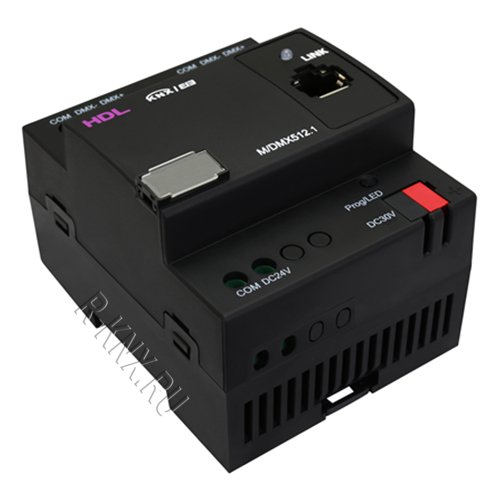

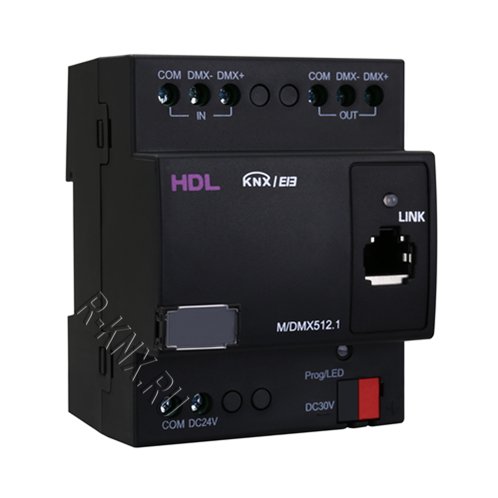

HDL KNX/DMX шлюз-регистратор 48 каналов

Модель HDL-MDMX512.1 – многофункциональный электронный блок, который обеспечивает дуплексный канал связи и одновременно поддерживает несколько важных функций: регистратора, диммера и управления. KNX DMX шлюз в системе домашней автоматизации используется для управления устройствами оснащенных DMX протоколом: LED освещение, лазерные головки и другое аналогичное оборудование.

Электрические характеристики
Рабочее напряжение (от шины): 21~30VDC
Подключение: KNX/EIB
Потребляемый ток: ＜15mA
Статический ток: ＜5mA
KNX клеммы: KNX клемма шины – (Красный\Черный) 0.6 – 0.8mm диаметр жилы
AUX Питание: 40mA/DC24V
Входной/Выходной сигнал: DMX512-1990,ArtNet DMX,HDL Net DMX
Другие клеммы: Линейный вход и выход для каждого канала, 2.5mm2 макс. сечение провода

Условия окружающей среды
Рабочие температуры: -5℃~45℃
Рабочая влажность: 10% - 98%
Температура хранения: -25℃~+80℃
Влажность хранения: 10% - 98%

Одобрено
CE, RoHS, KNX

Информация о продукции
Размеры: 90mm×72mm×66mm
Материал корпуса: Нейлон
Класс защиты: IP 20

Материалы для скачивания

• Каталог 2026 RU (PDF)
• Описание RU (PDF)
• Руководство по эксплуатации RU (PDF)
• Документация по KNX продукту RU (PDF)
• База ETS (VD5)
• CAD изображение (DWG)
