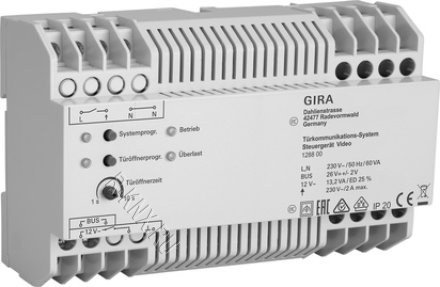

GIRA Видео контроллер

- Устройство управления для подачи питания на аудио и видеокомпоненты коммуникационной шины Gira door.

- Подача питания на двухпроводную шину с защитой от обратной полярности и короткого замыкания при использовании видеокомпонентов, таких как цветная камера и/или Цветной TFT-дисплей.

- Устройство видеоконтроля может питать до 2 домофонных станций с цветной камерой и 28 домашних станций с цветным TFT-дисплеем.

- Устройство видеоконтроля может активировать в общей сложности до 15 цветных камер (5 видеорегистраторов на дверных станциях и 10 шлюзов с DCS-камерами), из которых какие две дверные станции с цветной камерой могут быть снабжены питанием от устройства видеоконтроля. Для обеспечения связи с дверью каждая из других цветных камер должна работать от собственного источника питания.

- Автоматическое электронное распознавание короткого замыкания и перегрузки рабочего напряжения и подключения к шине.

- Кнопки для программирования системы и устройства открывания дверей.

- Светодиодные индикаторы состояния для работы, перегрузки, программирования системы и устройства открывания дверей.

- Выход переменного тока напряжением 12 В для питания стандартного устройства открывания дверей.

- Релейный выход для подключения устройства открывания дверей к собственному источнику питания.

- Время открывания двери постепенно регулируется от 1 до 10 с.

Номинальное напряжение

- Первичная обмотка: 230 В переменного тока, 50 Гц

 - Вторичная обмотка: 26 В постоянного тока ± 2 В Номинальный ток вторичной обмотки

- Постоянная нагрузка: 700 мА

- Пиковая нагрузка: 1,15 А (макс. 5 с)

- Отключение от перегрузки:

Отключение от перегрузки при 900 мА

Сечение соединения: от 0,6 мм до 2,5 мм2

Мощность открывания двери: 12 В переменного тока, макс. 1,1 А / длительность включения 25 минут%

Релейный выход: 250 В переменного тока, 2 А

Длина кабеля от камеры до самого удаленного места TFT-дисплей:

- без видеоусилителя: макс. 150 м

- с видеоусилителем: макс. 300 м
