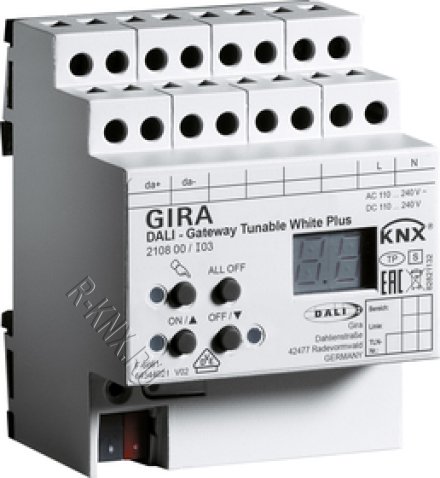

GIRA Настраиваемый шлюз DALI White Plus для KNX
Артикул: 210800
Наличие: под заказ
Особенности
Совместим со стандартами DALI и DALI-2.
Управление освещением и другими приложениями с помощью управляющего устройства DALI в установках KNX.
Регулировка цветовой температуры светильников с помощью устройства DALI type 8 (тип цвета: цветовая температура) для настройки белого цвета в соответствии с IEC 62386-209.
Защита от короткого замыкания, перенапряжения, перегрузки.
С помощью устройств управления DALI можно переключать и затемнять максимум 64 источника света.
До 6 различных типов адресации позволяют осуществлять групповое или индивидуальное управление источниками света DALI с помощью телеграмм KNX.
Для групповой адресации доступно до 32 независимых групп DALI.
К ним можно добавить 64 индивидуально адресуемых канала устройства DALI. Управление рабочими устройствами DALI типа “Colour Control” (тип устройства DALI 8, тип цвета: цветовая температура) в специальной конфигурации “Настраиваемый белый (TW)”.
Управление цветовой температурой осуществляется с помощью относительного или абсолютного затемнения, а также с помощью сцен и эффектов.
Возможно централизованное управление всеми подключенными компонентами DALI (широковещательное). Ручное управление независимо от шины (работа на строительной площадке с широковещательным управлением).
Управление режимом переключения и яркостью.
Обратная связь о состоянии ошибки DALI или коротком замыкании DALI и уведомление о сбое в подаче питания. Функция централизованного переключения.
Групповая обратная связь по всем возможным режимам переключения. 16 световых сцен.
Управление эффектами для создания динамического освещения. 16 эффектов, каждый из которых имеет до 16 ступеней.
Таймер, позволяющий запускать и останавливать эффекты независимо от времени и дня недели.
Функции группы и устройства
Переключение и значение яркости: Функции активной или пассивной обратной связи.
Настройка пределов яркости (минимальная яркость или максимальная яркость).
Можно настроить режим и характеристики затемнения.
Включение и выключение лампы для экономии энергии
Можно настроить функцию блокировки или принудительную настройку.
Функции времени (задержка включения / выключения, функция освещения лестничной клетки - также с функцией предварительного предупреждения).
Счетчик времени работы.
Можно регулировать уровень включения DALI и уровень отказа системы DALI.
В процессе программирования ETS можно настроить реакцию на сбой и восстановление напряжения на шине. Управление цветовой температурой с помощью абсолютного и относительного затемнения, можно настроить режим затемнения, настроить минимальную и максимальную цветовую температуру, обратную связь для текущей и недопустимой цветовой температуры.
Управление аварийным освещением
Интеграция устройства в системы аварийного освещения DALI.
Шлюз DALI способен интегрировать стандартные операционные устройства DALI для систем управления освещением в соответствии с IEC 62386-101 (система DALI) и IEC 62386-102 (механизм управления) в качестве аварийного освещения в системах аварийного освещения с централизованным питанием.
Отслеживание сбоев в работе общего источника питания.
Режим работы можно настроить для выхода из аварийного режима.
Яркость и цветовая температура регулируются при включении аварийного режима.
Подключаемый модуль ETS Запуск DALI без дополнительных программных компонентов.
Идентификация, адресация и назначение управляющих устройств DALI выполняются в подключаемом модуле ETS.
Назначение отдельных устройств группам также выполняется без программного подключения к устройству. Проверка совместимости типов устройств DALI при назначении управляющих устройств DALI.
Режим совместимости для поддержки операционных устройств, не совместимых с DALI.
Частичный запуск DALI.
Функция тестирования для всех созданных групп DALI или операционных устройств DALI.
Экспорт или импорт шаблона. Функция печати для создания отчета.
AC AC 110 to 240 V, 50/60 Hz
DC DC 110 to 240 V Максимальная потеря мощности 3 Вт
Связи Соединительный терминал KNX
Винтовые клеммы DALI
Длина кабеля между шлюзом и управляющим устройством^
Ø 1,5 мм2 макс. 300 м
Ø 1,0 мм2 макс. 238 м
Ø 0,75 мм2 макс. 174 м
Ø 0,5 мм2 макс. 116 м
Поперечное сечение соединения макс. 4 мм2
Температура окружающей среды от -5 °C до +45 °C
