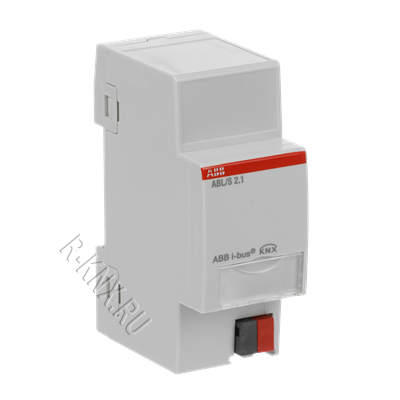

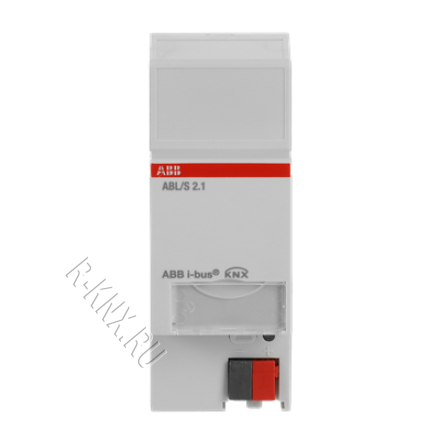

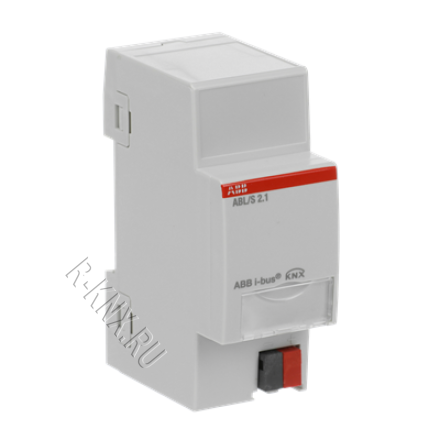

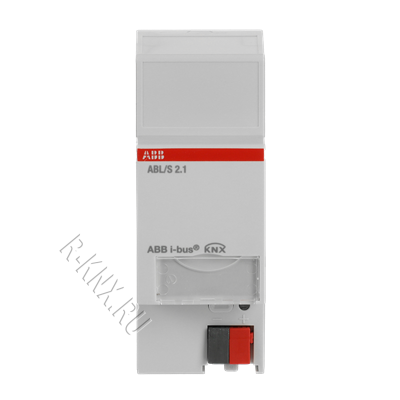

ABB Модуль логики (логические элементы)

Позволяет разрабатывать сложные логические функции, просто комбинируя различные логические элементы и вентили, используя графический пользовательский интерфейс в качестве подключаемого модуля ETS от ETS3. Дополнительное программное обеспечение не требуется.

Имеется 50 логических элементов (AND, OR, 1ofN), 50 одно- и двунаправленных вентилей, 30 модулей таймера (задержка включения/выключения, длительность импульса и контроллер освещения лестничных маршей), 10 компараторов, 200 рабочих листов, 250 маркеров и 254 входа и выхода.

 Дополнительный источник питания не требуется, устройство питается от шины KNX.

Материалы для скачивания

• PRODUCT RANGE OVERVIEW 2025
• Руководство по эксплуатации EN (PDF)
• Документация по KNX продукту EN (PDF)
• Релизы (PDF)
• База ETS (VD5)
• База ETS (knxprod)
• CAD изображение (DWG)
