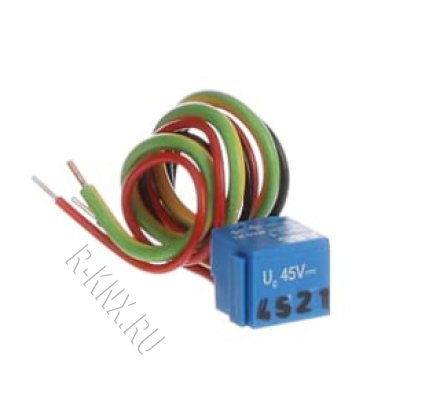

ABB GHQ6310009R0001 US/E 1 Клемма с защитой от перенапряжения.

Устройства EIB имеют внутреннюю защиту
от импульсов перенапряжения до
2 кВ (1,2/50). Для защиты от перенапряжения, превышающего этот
уровень, используется защита от перенапряжения. Он выполнен в виде однокомпонентного
синего шинопровода с тремя
проводами с фиксированными жилами.
Для установки устройства защиты от перенапряжения
вместо
обычного шинопровода устанавливается синий шинопровод. Красный и
черный провода с сердечниками подсоединяются к
кабелю шины, а зеленый/желтый провода - к ближайшей точке заземления (например, к защитному проводу).
В распределительном щите устройство защиты от перенапряжения также может быть подключено через разъем для передачи данных.
