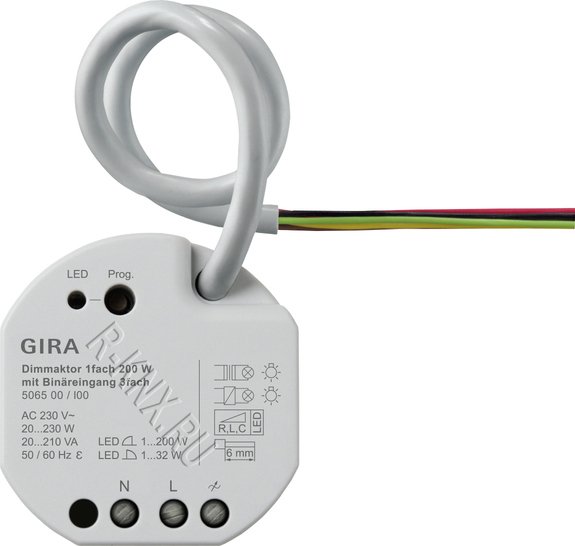

GIRA Исполнительное устройство диммирования, 1-канал., 200 Вт с двоичным входом, 3-канал. для Gira One и KNX

Характеристики

Входы

• В зависимости от настройки в ETS при применении для выключателей, кнопок или контактов входы 1 и 2 работают либо внутренне на релейный выход, либо отдельно на KNX. Вход 3 всегда работает на KNX.
• Функции входов для KNX (переключение, диммирование, жалюзи, передатчик значений, дополнительные устройства сцены, 2-канальное управление, дополнительное устройство регулятора, без функции).
• Переключение: можно настроить команду при замыкании или размыкании контактов (без реакции, включить, выключить, переключить).
• Диммирование: диммирование яркости и/или изменение цветовой температуры. Можно настроить команду на замыкание контакта, время между переключением и диммированием, диммирование разной степени, повтор телеграммы при длинном сигнале на входе и отправку стоп-телеграммы в конце диммирования.
• Жалюзи: можно настроить команду на замыкание контакта и способ управления. Также можно отрегулировать время короткого и длинного сигнала на входе и перемещение ламелей.
• Передатчик значений: передача 1-байтовых, 2-байтовых, 3-байтовых или 6-байтовых значений, в том числе передатчик значений цветовой температуры и цвета. Значения настраиваются отдельно. Опционально возможна настройка значения при длинном сигнале на входе (не для 6-байтовых значений).
• Дополнительное устройство сцены: можно настроить режим работы (без или с функцией сохранения) и номер сцены.
• 2-канальное управление: при замыкании контакта на входе на KNX можно отправить до двух телеграмм. Способ управления настраивается (только канал 1 или канал 2/оба канала). Функции каналов (1-битного, 1-байтного, 2-байтного, 3-байтного, 6-байтного) можно сконфигурировать отдельно.
• Дополнительное устройство регулятора: можно настроить функции (переключение режима работы, принудительное переключение режима работы, функция присутствия и смещение расчетного значения).
• Возможна блокировка всех или отдельных входов с помощью 1-битного объекта. Можно настроить полярность блокирующего объекта, поведение в начале и в конце блокировки и поведение во время активной блокировки.

Логические функции

• Устройство оснащено 8 внутренними логическими функциями.
• Логические элементы (И, ИЛИ, исключающее И, исключающее ИЛИ, максимум 4 входа на каждый).
• Преобразователь 1 бита в 1 байт с входным фильтром, объектом блокировки и заданными выходными значениями.
• Элемент блокировки с функцией фильтрации времени и объекта блокировки.
• Сопоставление значений с 9 форматами входных данных и множеством операций.
• Пороговый выключатель с гистерезисом в верхнем и нижнем предельном значении, 9 форматами данных и заданными выходными 1-битными значениями.
• Логические функции имеют собственные коммуникационные объекты KNX и могут обрабатывать телеграммы исполнительного устройства и других шинных устройств.
• Переключение и диммирование ламп накаливания, высоковольтных галогенных ламп, регулируемых компактных люминесцентных ламп, регулируемых индуктивных трансформаторов с низковольтными галогенными и низковольтными светодиодными лампами, регулируемых электронных трансформаторов с низковольтными галогенными и низковольтными светодиодными лампами.
• Автоматический или ручной выбор подходящего к нагрузке принципа регулировки света.
• Защита от холостого хода, короткого замыкания и повышенной температуры.
• До 8 независимых логических функций для реализации простых или сложных логических операций.
• Общая задержка активно отправленных обратных сигналов или сообщений о состоянии после восстановления напряжения шины и программирования в ETS.

Выходы диммирования

• Возможно определение вида нагрузки и способа диммирования: универсальный (с автоматической настройкой), электронный трансформатор / (емкостный / фазовая отсечка по заднему фронту), обычный трансформатор / (индуктивный / фазовая отсечка по переднему фронту), светодиод (фазовая отсечка по переднему фронту) или светодиод (фазовая отсечка по заднему фронту).
• Возможность конфигурации кривой диммирования и настройки подсоединенной нагрузки в диапазоне времени и значений.
• Возможность настройки диапазона диммирования (яркость включения, базовая яркость или нижнее предельное значение диммирования и верхнее предельное значение диммирования).
• Возможность настройки реакции при получении абсолютного значения яркости (плавное диммирование, переход к заданному значению, затухание).
• Возможность настройки реакции при относительном увеличении яркости в выключенном состоянии (включить канал, нет реакции).
• Центральная функция управления через максимум 6 объектов переключения, 6 объектов диммирования и 6 объектов значений, общее для всех объектов подтверждение.
• Подтверждение переключения: активное подтверждение (при изменении или с циклической передачей на шину) или пассивное подтверждение (возможность считывания объекта).
• Подтверждение значения яркости: активное подтверждение (при изменении или с циклической передачей на шину) или пассивное подтверждение (возможность считывания объекта).
• Для активных объектов подтверждения можно настроить тип актуализации (при изменении входного объекта или изменении значения подтверждения). Это дает возможность индивидуальной настройки по характеру визуализации.
• Подтверждения короткого замыкания, перегрузки/исчезновения напряжения сети и вида нагрузки (соответствующей требованиям KNX и расширенной).
• Возможность настройки реакции в случае исчезновения и восстановления напряжения шины, а также после программирования в ETS.
• Логическая функция связи для выхода.
• Возможность параметрирования функции блокировки или (альтернативно) функции принудительного положения.
• Функции времени (задержка включения и выключения).
• Функция лестничной клетки с функцией предварительного предупреждения за счет управляемого по временному расписанию уменьшения освещения или активации постоянного освещения.
• Функция освещения лестничной клетки с продлением времени или передача времени освещения лестничной клетки через коммуникационный объект.
• Настройка функции мягкого включения и выключения.
• Настройка автоматического выключения при яркости < X % (с индивидуальным временем задержки).
• Использование в световых сценах: Возможность настройки до 64 внутренних сцен.
• Настройка времени задержки при вызове сцен.
• Настройка способа диммирования при вызове новой сцены (переход к заданному значению, плавное диммирование, затухание).
• Визуальное подтверждение при сохранении сцены.
• Расширенный вызов сцен.
• Возможность активировать счетчик наpаботанных часов.
• Счетчик наработанных часов как счетчик прямого счета (с опциональным предельным значением) или счетчик обратного счета (с опциональным стартовым значением).

Указания

• Совместимость с KNX Data Secure.
• Быстрая загрузка приложения (Long Frame Support).
• Максимальная присоединенная мощность не зависит от выбранного режима работы (фазовая отсечка по переднему или заднему фронту). Подробные данные см. в инструкции по эксплуатации.
• Уменьшение мощности при установкев деревянной или гипсокартонной стене -15% комбинированных материалах -20%.
• Наращивание мощности благодаря усилителям мощности Gira.
• Состояние поставки: Возможно управление выходом диммирования через вход 1 (светлее) и вход 2 (темнее).
