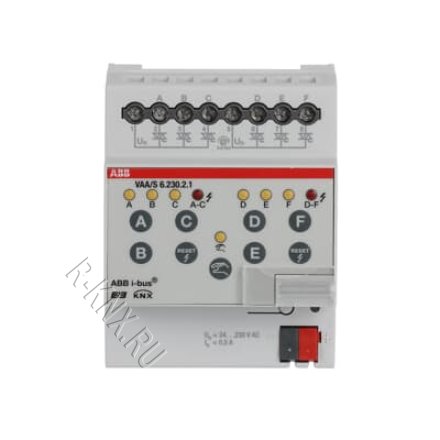

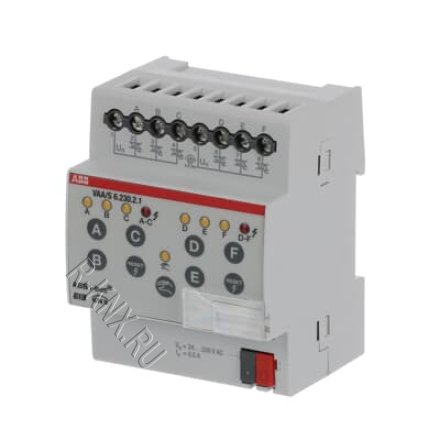

ABB Электронный активатор термоэлектрических приводов, 6-кан.

Привод привода клапанов, 6-кратный, 230 В,

MDRC Carry: Для управления приводами термоэлектрических клапанов (24...230 В переменного тока) в системах отопления/охлаждения через 6 независимых полупроводниковых выходов.

Общие функции устройства

– Питание по шине напряжения

– Защита от перегрузки и короткого замыкания

– Кнопки ручного управления и индикаторные светодиоды для каждого канала

– Блокировка/ включение ручного управления, отключение по истечении времени и состояния

– Копирование и замена каналов

– Циклический мониторинг устройства

– Задержка отправки и переключения после восстановления напряжения на шине

– Запрос значений состояния

– Ограниченное количество программных функций телеграмм для каждого канала

– Реакция на восстановление напряжения на шине

– Сообщение о перегрузке/коротком замыкании

– Выбор привода клапана (нормально закрытый/нормально открытый)

– Управление выходами: переключение (1 бит) или непрерывное (1 байт, широтно-импульсная модуляция)

– Сообщение о состоянии контрольного значения (1 бит или 1 байт)

– Циклический мониторинг контрольного значения (регулятор комнатной температуры)

– Сообщение о предпочтительном положении и состоянии при неисправности контроллера

– Функции безопасности: Блокировка и принудительное включение

– Продувка клапана: активация с помощью объекта, регулируемая продолжительность, циклическая продувка и состояние

– Коррекция характеристической кривой

– Байт состояния

На выходе 12 полупроводниковых выходов Потребляемая мощность KNX < 250 МВт

Рабочее напряжение 21...30 В постоянного тока через KNX

Номинальное напряжение макс. 24...230 В

переменного тока, 45...65 Гц

Номинальный ток не более 160 мА

Элементы управления и индикации - светодиод и кнопка (ВКЛ./ВЫКЛ.) для каждого канала

Перегрузка/короткое замыкание светодиода и сброс с помощью кнопки

Материалы для скачивания

• PRODUCT RANGE OVERVIEW 2025
• Руководство по эксплуатации EN (PDF)_О
• Документация по KNX продукту EN (PDF)_О
• Релизы EN (PDF)_О
• База ETS (knxprod)_О
• База ETS (VD)_О
• CAD изображение (DWG)_О
