JUNG 2225WSU — Универсальная погодная станция KNX

Артикул: 2225WSU · Приложение ETS: Weather Station B00D v1.2

1. Что это и зачем

JUNG 2225WSU — моноблочная погодная станция наружной установки для шины KNX (TP, S-mode). Устройство объединяет 9 физических датчиков и GPS/GLONASS-приёмник в едином корпусе диаметром 130 мм и высотой 68 мм.

Ключевое преимущество — полная обработка данных на борту: все аналоговые датчики имеют по два настраиваемых пороговых значения с гистерезисом, задержками включения/выключения и тремя способами задания порогов (ETS-параметры, внешние объекты, teach-in по кнопке). Встроенные логические модули (16 гейтов AND/OR/XOR/NAND/NOR/AND-with-feedback, до 4 входов каждый) и 4 модуля блокировки позволяют реализовать сложные сценарии без внешних логических устройств. Автоматическое управление солнцезащитой поддерживает до 8 фасадов с отслеживанием положения солнца по азимуту и элевации, позиционированием ламелей и ступенчатым управлением высотой рольставен.

Встроенный нагреватель обеспечивает работу до -20 °C. Питание — внешнее 24 В AC/DC (не от шины KNX).

2. Технические характеристики

2.1. Общие параметры

Монтаж	На мачту / стену
Размеры (O × H)	130 × 68 мм
Вес	~230 г
Степень защиты	IP 44
Питание	24 В AC / 21...32 В DC SELV
Потребление	100...400 мА
Комм. объекты	до 267
ETS	ETS 4.1.8+ / ETS 5

2.2. Датчики

Ветер: скорость	0...40 м/с, +/-1 м/с, DPT 9.005

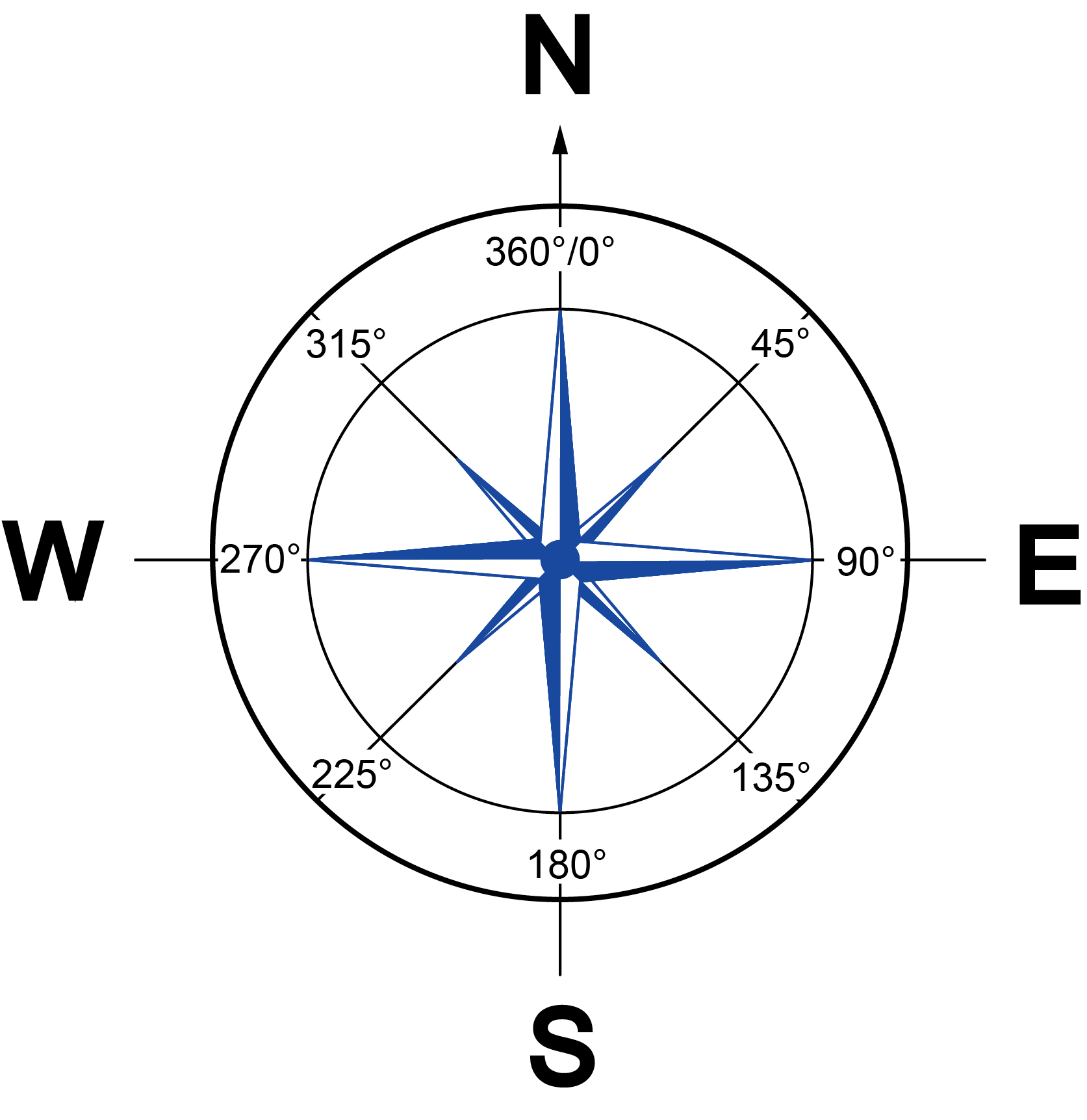

Ветер: направление	1...360°, +/-10°, DPT 5.003
Температура	-30...+60 °C, +/-1 K, DPT 9.001
Яркость (x4 датчика)	0...150 клк, +/-3%, DPT 9.004
Сумерки	0...900 лк, +/-10 лк, DPT 9.004
Осадки	Да/нет, бинарный
Давление	300...1100 гПа, +/-0,5 гПа, DPT 9.006
Влажность	0...100%, +/-10%, DPT 9.007
GPS/GLONASS	Авто-локация, дата/время

Примечания: при яркости <1000 лк датчики выдают 0 лк. Сумерки >900 лк — ограничение 900 лк.

3. Сценарии автоматизации

3.1. Защита фасада от солнца

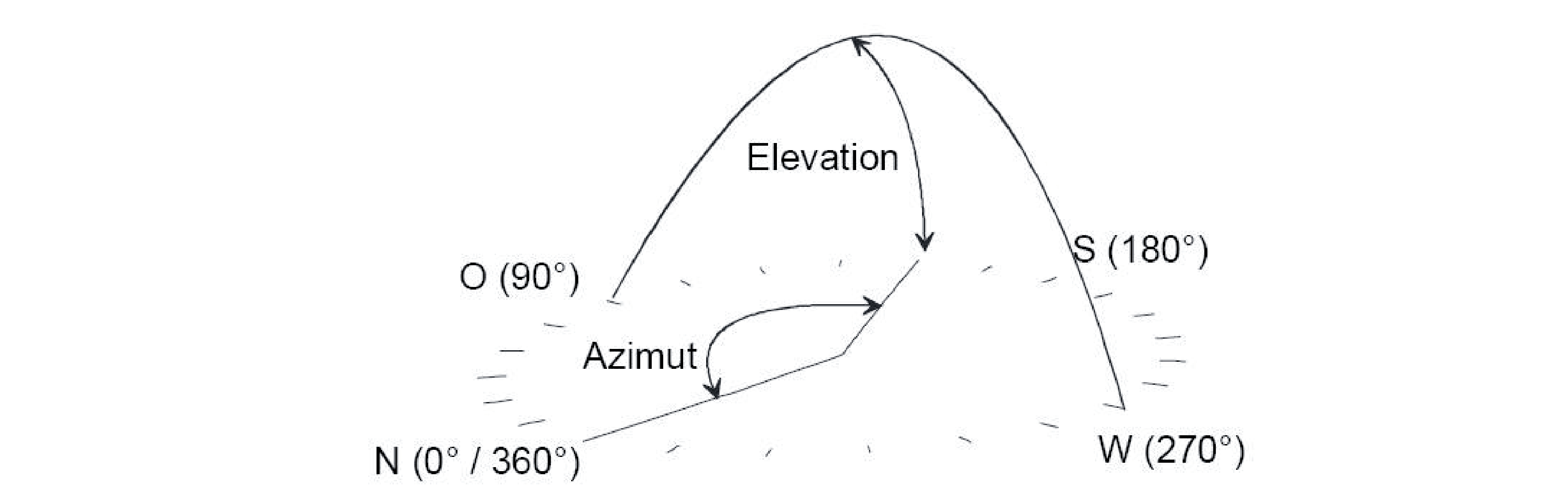

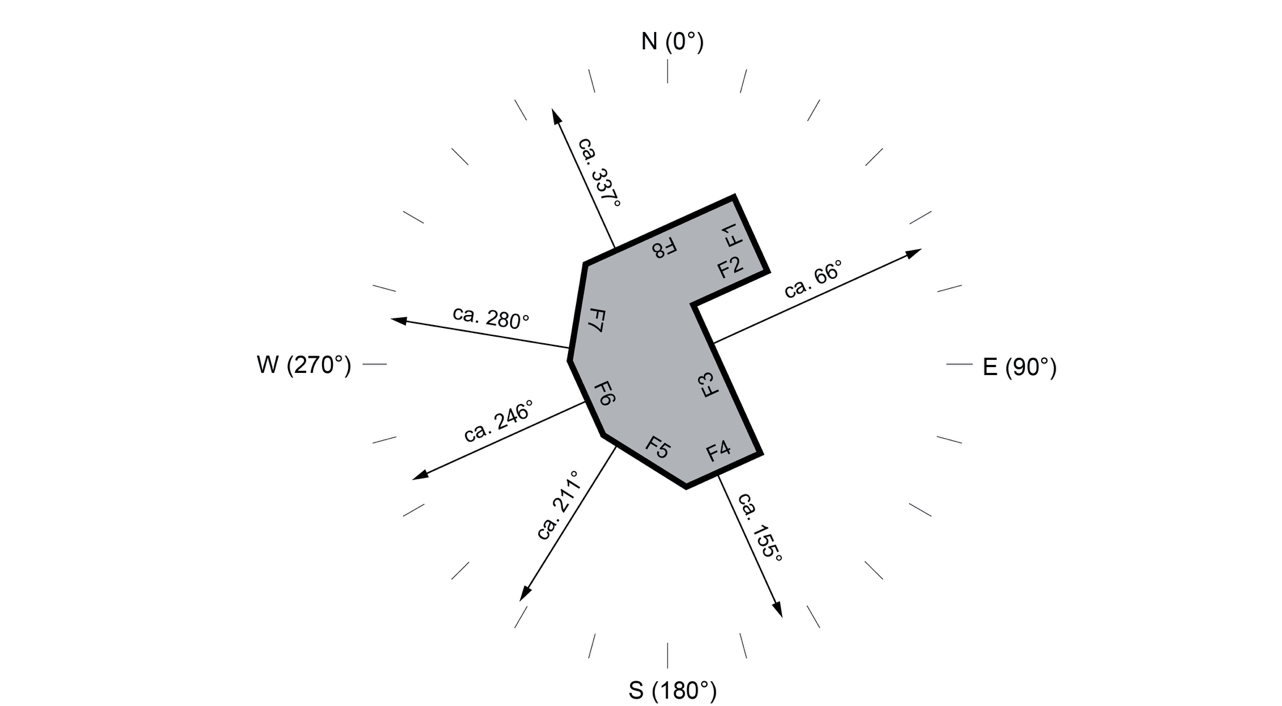

Станция рассчитывает азимут и элевацию солнца по GPS-координатам. Для каждого из 8 фасадов — ориентация и угол раскрытия.

Slat position [%] = Elevation × {(Min - Max) / 90} + Max + Offset

ETS: Shading control -> activated. Orientation, Opening angle, Brightness threshold. 1-bit/1-byte. Disable facade 1-8.

3.2. Погодозависимое отопление

Температура (объект 12, DPT 9.001) -> контроллер отопления. Порог 1: «ниже X°C» -> форсированный режим. Порог 2: «выше Y°C» -> летний режим.

3.3. Защита от ветра

Простое: Wind speed -> Limiting value 1 (объект 30). Надёжное: OR-гейт с мониторингом (объекты 262, 264).

3.4. Управление поливом по осадкам

Датчик осадков — ёмкостной, бинарный. При пропадании 24 В -> «дождь» дважды. Задержка выключения 30-60 мин.

3.5. Освещение по сумеркам

Twilight measured value (№9) + Limiting value 1. Порог 50 лк, гистерезис 20 лк.

3.6. Штормовое предупреждение

Датчик давления (объект 14). Порог <990 гПа -> триггер. Sensor status (№267, 16 бит).

4. Монтаж и подключение

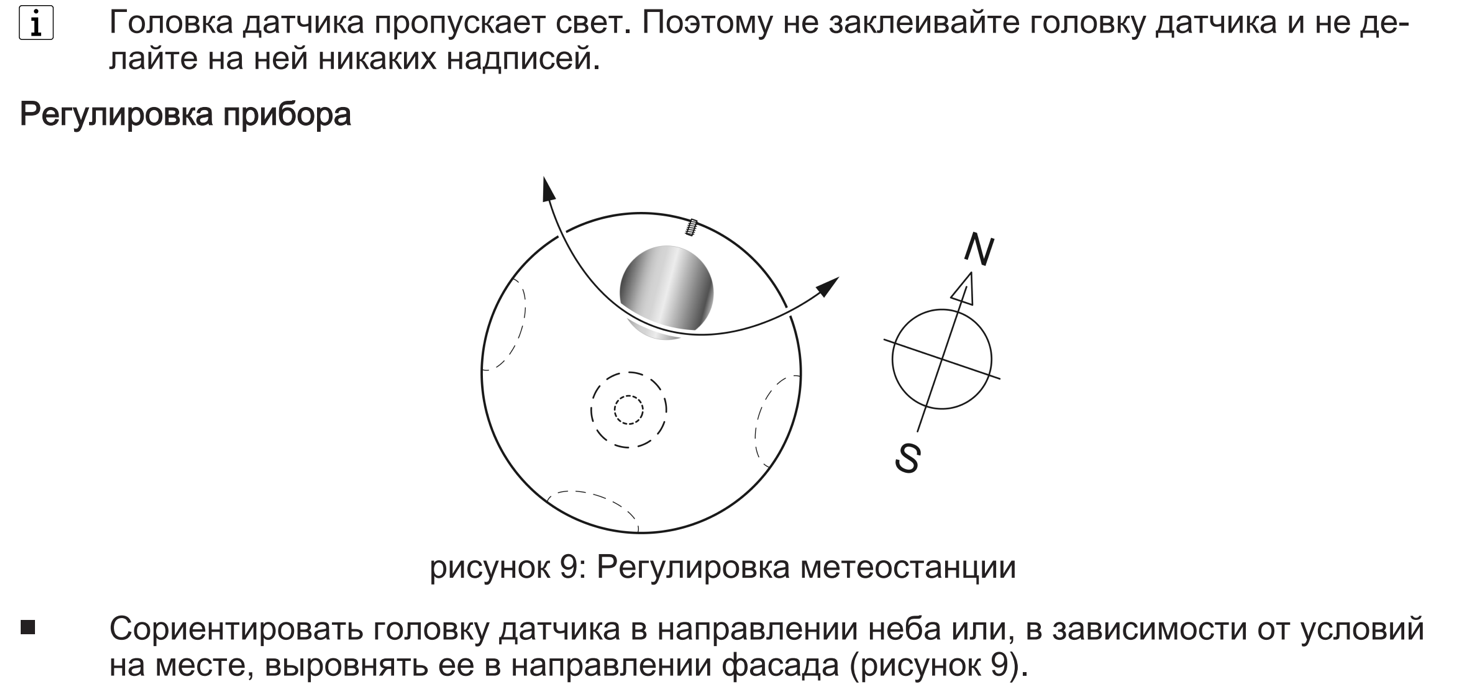

Приоритет: мачта -> мачта+кронштейн -> стена. Зазор 0,6 м. Ориентация: строго на север.

Кабель 5 м LiYCY 4xAWG26: Красный — KNX+, Чёрный — KNX-, Оранжевый — 24V ~/+, Коричневый — 24V ~/-.

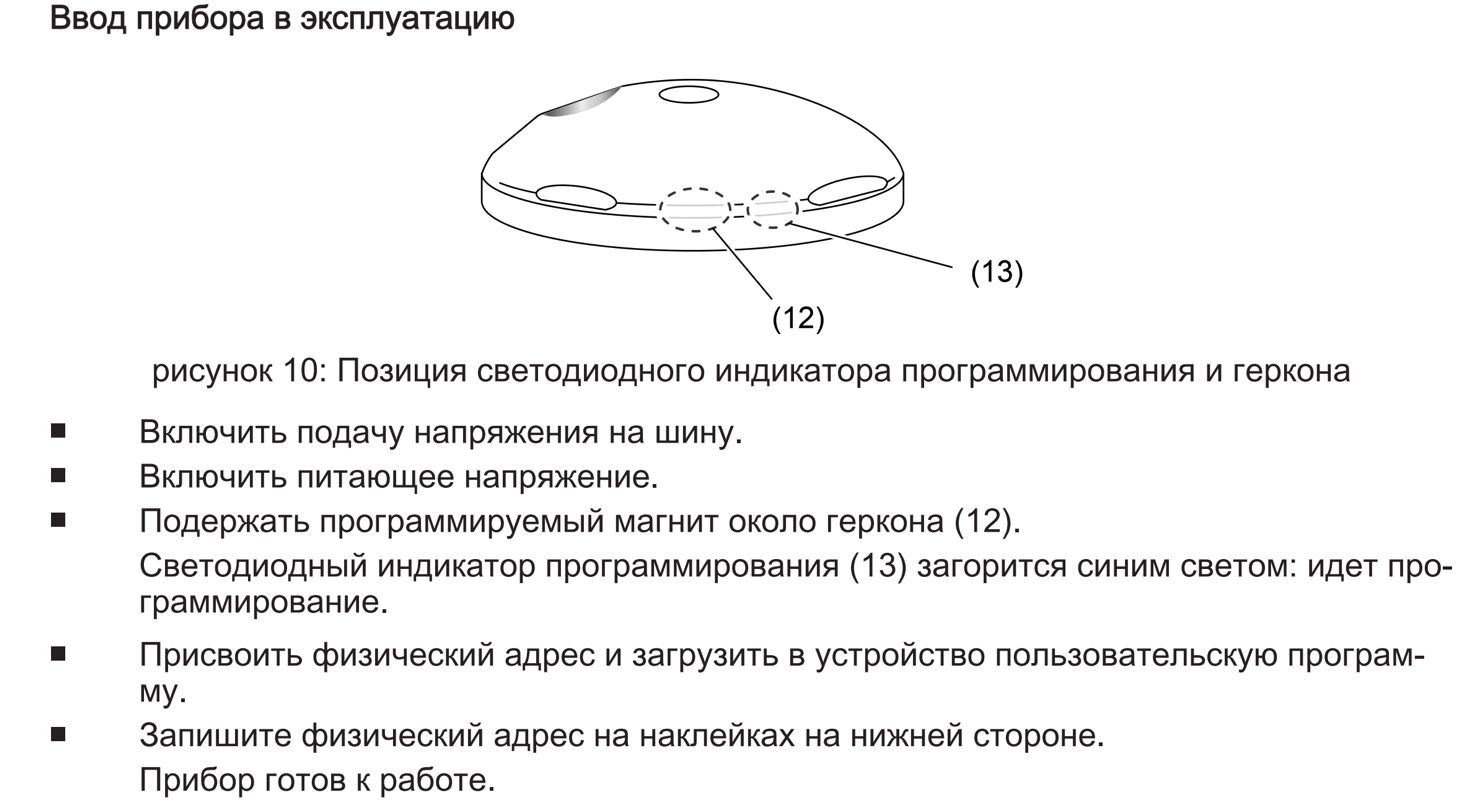

Ввод в эксплуатацию: KNX -> 24 В -> магнит -> ETS -> готово. Индикация: выкл — готов, горит — программирование, мигает — нет приложения/обновление.

5. ETS: важные параметры и объекты связи

5.1. Параметр General

Не активировано в General = скрыто в ETS. 16 логических гейтов, shading control, все датчики.

5.2. Ключевые объекты (топ-10 из 267)

№	Назначение	Тип
12	Температура	2 байта, DPT 9.001
18	Скорость ветра	2 байта, DPT 9.005
30	Порог ветра	1 бит
55	Яркость: восток	2 байта, DPT 9.004
87	Осадки	1 бит
108	Давление	2 байта, DPT 9.006
145	Азимут	2 байта
156	Элевация	2 байта
200	Откл. фасада	1 бит
250	Ошибка датчика	1 байт

Полный перечень — в карточке товара.

5.3. Пороговые значения

2 порога на датчик: значение, гистерезис, 12 поведений, задержки 0...60 мин. 3 способа задания: ETS / внешний объект / teach-in.

5.4. Логические модули

16 гейтов (AND/OR/XOR/NAND/NOR/AND-with-feedback). AND with feedback: выход -> вход 1, сброс при 0 на входе 2-4.

6. Типовые ошибки при интеграции

1. Забыл активировать датчик в General — ETS не показывает страницы параметров. Каждый датчик нужно явно активировать.
2. Неправильная ориентация на север — shading control некорректный. Винт Allen и датчик 1 — строго по компасу на север.
3. Крепление на стену вместо мачты — датчик всегда 0 лк (затенён). Для shading на 4 стороны обязателен мачтовый монтаж.
4. Забыли гистерезис порогов — «дребезг» жалюзи. Ветер не менее 2 м/с, яркость не менее 5 клк.
5. Нестабильное питание 24 В — fail-safe: блокировка. Качественный БП (JUNG WSSV10).

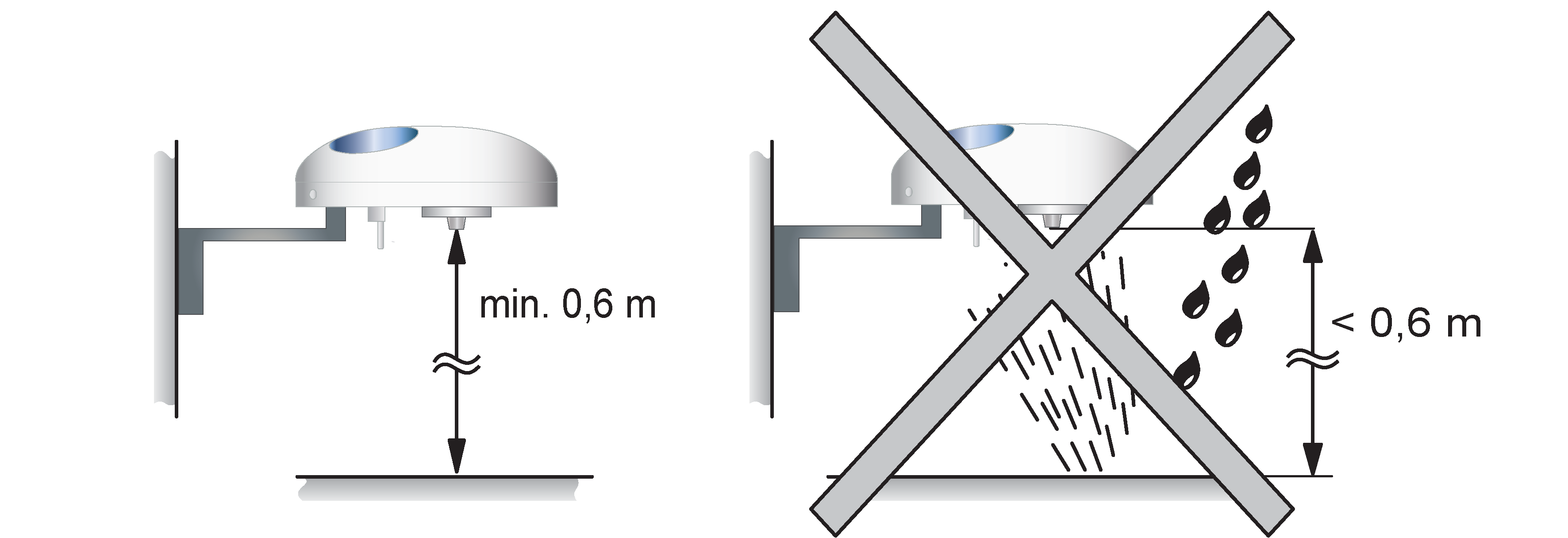

6. Монтаж ближе 0,6 м к поверхности — выход датчиков из строя от брызг.
7. Задержки гейтов меньше цикла отправки — ретриггер delay, непредсказуемое поведение.
8. GPS выключен — shading не работает — задать координаты вручную + внешние часы.
9. Датчик осадков «залипает» — полив не включается. Задержка выключения 30-60 мин.

7. Документация и файлы

Документ	Тип
Карточка товара 2225WSU	Страница
Руководство JUNG — в карточке товара	PDF
ETS-приложение B00D v1.2	Программа

Приложение: быстрый старт в ETS

1. Добавить устройство: Phys.sensors / Weather station / Universal weather station
2. General: активировать датчики, shading, гейты
3. Time: Internal clock (GPS) или External
4. Shading control: координаты, фасады
5. Датчики: пороги, гистерезисы, задержки
6. Логические гейты: входы
7. Групповые адреса: связать с актуаторами
8. Программирование: магнит -> загрузка

Внимание: после загрузки — возможен firmware update. Не прерывать питание!
