GVS CSWSP-07 — погодная станция KNX с GPS

Артикул: CSWSP-07/00.1.00 · Приложение ETS: KNX GPS Weather Station Pro/1.0 · Коммуникационных объектов: 1414

---

1. Что это и зачем

GVS KNX GPS Weather Station Pro (CSWSP-07/00.1.00) — ультразвуковая погодная станция наружной установки для шины KNX (TP, S-mode). Устройство объединяет 11 физических датчиков и GPS/GLONASS-приёмник в едином корпусе размерами 258×185×291 мм и весом около 600 г. Станция предназначена для комплексного погодозависимого управления солнцезащитой, отоплением, вентиляцией и поливом.

Ключевое преимущество — интеллектуальный контроллер фасадов на 12 зон с отслеживанием тени (shadow edge tracking), позиционированием ламелей (slat tracking) по азимуту и элевации солнца, поддержкой как горизонтальных, так и вертикальных ламелей. В отличие от большинства аналогов, станция имеет 1414 коммуникационных объектов — это один из самых высоких показателей на рынке.

Встроенная логика включает 8 модулей AND и 8 модулей OR (до 4 входов каждый), 8 вычислительных модулей (computers) для преобразования типов данных и условных операций, недельный таймер на 24 периода и календарный таймер на 4 периода. Встроенный обогрев датчика осадков предотвращает обледенение и ускоряет сушку. Станция питается от шины KNX (21–30 В DC) и требует внешнего источника 24 В DC (21,6–26,4 В) для обогрева и питания сенсоров.

---

2. Технические характеристики

2.1. Общие параметры

Параметр	Значение
Монтаж	На мачту / горизонтальную перекладину, outdoors

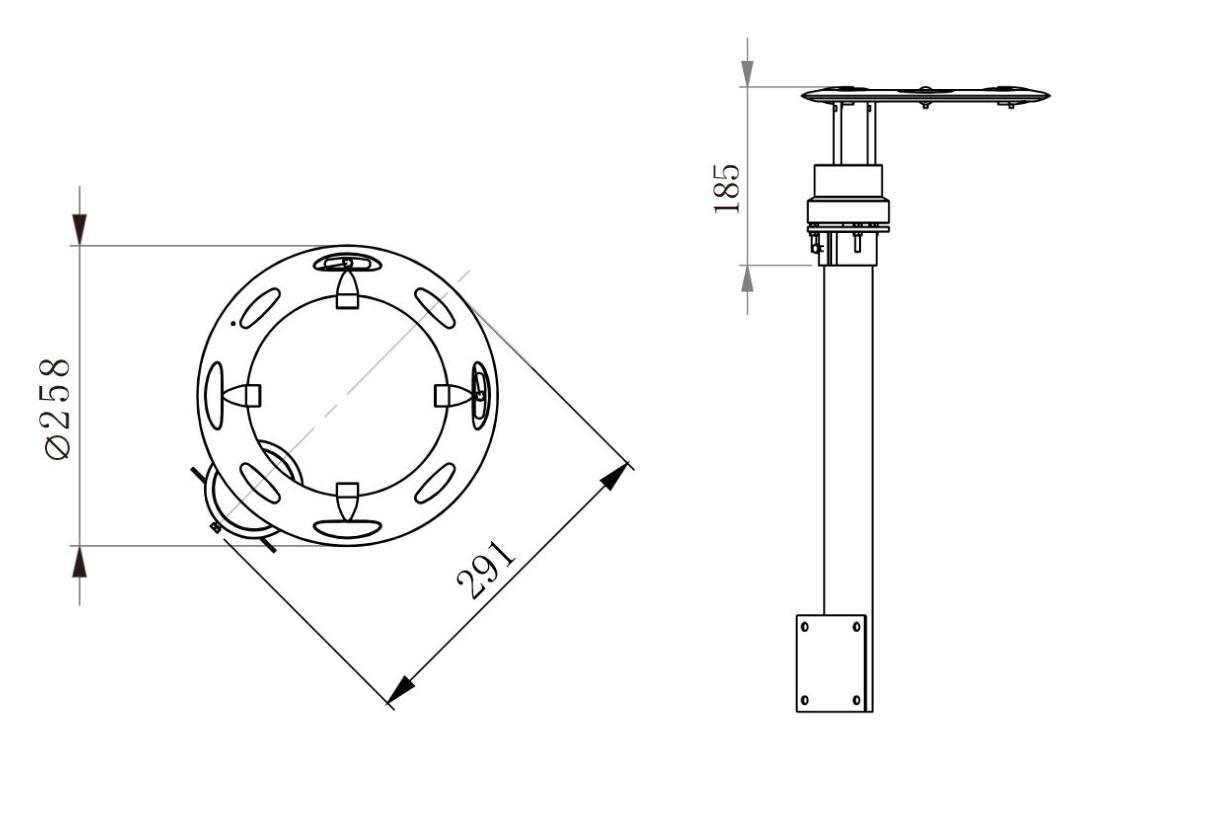

Размеры (W × H × D)	258 × 185 × 291 мм
Вес	~600 г
Степень защиты	IP 44 (в рабочем положении)
Диапазон рабочих температур	−25 … +50 °C
Диапазон хранения	−30 … +70 °C
Питание KNX	21…30 В DC, ≤18 мА / 24 В DC
Потребление KNX	≤450 мВт
Внешнее питание	21,6…26,4 В DC
Потребление внешнее	≤250 мА / 24 В (t > 7,5 °C) | ≤1,6 А / 24 В (t ≤ 7,5 °C)
Мощность внешняя	≤6 Вт (t > 7,5 °C) | ≤40 Вт (t ≤ 7,5 °C, нагрев)
Среда передачи	TP1-256
Режим конфигурации	S-Mode
Коммуникационных объектов	1414
Групповых адресов (max)	2000
Ассоциаций (max)	2000
Старт после подачи питания	≈8 с
Встроенные часы	RTC, дрейф ±6 с/сутки (без GPS)

2.2. Датчики и сенсоры

2.3. Расчётные и дополнительные величины

Параметр	Описание
Ощущаемая температура	Wind chill + heat index, учитывает ветер и влажность
Абсолютная влажность	Расчёт по температуре и относительной влажности
Комфорт-поле (DIN 1946)	Бинарный выход: комфортно / некомфортно
Точка росы	С контролем температуры хладоносителя (защита от конденсата)
Шкала Бофорта	0 (штиль) … 12 (ураган) — опционально
Текстовые объекты	Направление ветра (N/NE/E/SE/S/SW/W/NW), давление (текст)
Летняя компенсация	Адаптация уставки охлаждения по DIN EN 60529
Min/max значения	По температуре, влажности, давлению (сбрасываемые)

---

3. Сценарии автоматизации

3.1. Защита фасадов от солнца (до 12 фасадов)

Задача: автоматически управлять солнцезащитой на каждом фасаде с учётом положения солнца, яркости, ветра, осадков, температуры и времени суток.

Что делает станция: встроенный shading-контроллер на 12 фасадов с полноценным slat tracking и shadow edge tracking. Для каждого фасада задаются:

• Ориентация в градусах (0–360°) и угол наклона фасада
• Тип ламелей: горизонтальные или вертикальные
• Ширина и шаг ламелей для точного расчёта угла
• Угол ламелей при 0% и 100% команды (калибровка под конкретный привод)
• Порог яркости (1…150 клк) с гистерезисом
• Диапазоны азимута и элевации солнца (до 3 диапазонов на фасад)
• Задержки: extension delay (1…240 мин), short delay (1…3600 с), retraction delay (1…240 мин)

Приоритеты функций фасада (по убыванию):

1. Ветер (wind alarm)
2. Заморозки (frost alarm)
3. Дождь (rain alarm / rain automation)
4. Открытие по времени (timed opening)
5. Закрытие по времени/ночи (timed/night closure)
6. Теплозащита (heat protection)
7. Пиранометр (global radiation)
8. Блокировка по внутренней температуре
9. Блокировка по наружной температуре
10. Солнцезащитная автоматика

Уникальная функция: shadow edge tracking позволяет опускать штору не полностью, а ровно настолько, чтобы солнце проникало в комнату на заданную глубину (например, 50 см). Это сохраняет обзор через нижнюю часть окна и оставляет растения на подоконнике под солнцем.

Симуляция: встроенный режим симуляции позволяет протестировать логику фасада без ожидания реальных погодных условий. Через объекты 656–671 задаются искусственные значения ветра, яркости, времени суток и координат солнца. При симуляции все задержки (кроме retraction delay = 10 с) обнуляются.

3.2. Погодозависимое отопление

Задача: корректировать уставку отопления по наружной температуре, блокировать отопление в тёплые дни.

Решение: 4 настраиваемых порога температуры с гистерезисом. Порог 1: «Температура ниже X°C» — форсированный режим. Порог 2: «Температура выше Y°C» — летний режим. Каждый порог имеет задержки включения/выключения (0…2 ч) и циклическую отправку. Возможно смешивание с внешним датчиком температуры (пропорция 5…100%).

3.3. Защита от ветра (маркизы, рольставни)

Задача: при превышении порога скорости ветра убирать маркизы и рольставни в безопасное положение.

Решение: 4 пороговых значения скорости ветра (0…35 м/с). Для каждого фасада можно задать:

• Wind alarm: уборка шторы при превышении порога (с задержкой 0…255 с)
• Wind extension block: запрет выдвижения при превышении порога
• Фиксированное время удержания 5 минут после спада ветра ниже порога
• Автоматическая блокировка автоматики после alarm (0…360 мин, настраивается)

Мониторинг: если в течение 48 часов значение ветра не меняется — автоматически активируется alarm (защита от зависшего датчика). Дополнительный live monitoring проверяет поступление телеграмм с заданным периодом (5 с…2 ч).

3.4. Управление поливом по осадкам

Задача: блокировать полив во время дождя и некоторое время после.

Решение: ёмкостной датчик осадков с нагревом (распознаёт капли и снежинки, игнорирует туман и росу). Два выхода: основной с настраиваемыми задержками on/off (0…2 ч) и специальный «быстрый» выход (0 задержка на дождь, фиксированные 5 мин на высыхание). Нагревательный элемент ускоряет сушку сенсора после прекращения осадков.

3.5. Освещение по сумеркам

Задача: включать наружное освещение при наступлении сумерек и выключать на рассвете.

Решение: sky-сенсор яркости с 4 порогами. Порог ночи: 1…1000 лк с гистерезисом 0…500 лк. Настраиваемые задержки включения/выключения (0…2 ч) предотвращают ложные срабатывания от фар и молний. Отдельный объект ночного распознавания (день/ночь) с настраиваемым значением объекта (0 или 1).

3.6. Штормовое предупреждение

Задача: заранее обнаружить приближение шторма по падению атмосферного давления.

Решение: 4 порога давления (3000…11000 ×10 Па). Доступны два типа измерения: нормальное давление (приведённое к уровню моря, с температурной компенсацией) и барометрическое (прямое). Текстовый объект классифицирует давление по 5 диапазонам: stormy, rainy, changeable, sunny, very dry. Станция также вычисляет высоту над уровнем моря по GPS для корректного расчёта нормального давления.

---

4. Монтаж и подключение

4.1. Выбор места и установка

Станция поставляется в комплекте с мачтовым креплением и хомутами (до Ø 60 мм). Монтаж — исключительно на вертикальную мачту или горизонтальную перекладину.

Ключевые правила:

• Минимальное расстояние 60 см до любых конструкций снизу, сбоку и спереди
• Не монтировать под выступами, с которых капает вода
• Избегать мест с нагревом/охлаждением от строительных конструкций
• Не размещать вблизи магнитных полей, радиопередатчиков, люминесцентных ламп, импульсных блоков питания (помехи GPS)
• Ориентация строго по оси север — юг: основание (base) на север, кольцо с сенсорами на юг
• Кольцо должно быть строго горизонтально (использовать круговой уровень из комплекта)
• Регулировка угла наклона — тремя резьбовыми шпильками с контргайками

4.2. Схема подключения

В комплекте — соединительный кабель 4 жилы с разъёмом M8 и распределительная коробка с клеммами:

Цвет провода	Назначение
Красный	KNX +
Чёрный	KNX −
Жёлтый	24 V DC +
Белый	24 V DC −

Кабель можно пропустить через удлинитель мачты (скрытый монтаж) или вывести между основанием и держателем. Рекомендуется установка защиты от перенапряжения на объекте. Все сети (KNX и питание) должны находиться в единой системе заземления.

4.3. Ввод в эксплуатацию

1. Подать напряжение KNX
2. Подать питание 24 В DC (выставить регулировочный винт блока питания до упора влево)
3. Поднести магнит к геркону PRG (метка 8) — светодиод программирования загорается
4. Назначить физический адрес и загрузить приложение через ETS
5. После загрузки светодиод гаснет — устройство готово

4.4. Питание и нагрев

Станция питается от шины KNX (21–30 В, ≤18 мА) для логики и коммуникации. Внешнее питание 24 В DC (21,6–26,4 В) — обязательно для питания сенсоров и нагревателя. При температуре ≤7,5 °C включается обогрев датчика осадков — потребление возрастает до 1,6 А / 40 Вт. Используйте качественный стабилизированный блок питания 24 В DC.

---

5. ETS: важные параметры и объекты связи

5.1. General settings — задержки передачи

Настраиваются раздельные задержки после сброса/восстановления шины для каждой группы объектов:

Группа объектов	Диапазон задержки
Measured values	5 с … 2 ч
Threshold values and switching outputs	5 с … 2 ч
Facade objects	5 с … 2 ч
Computer objects	5 с … 2 ч
Time switch objects	5 с … 2 ч
Logic outputs	5 с … 2 ч

Параметр Maximum telegram quota ограничиваетность трафика: от 1 до 50 телеграмм/сек (KNX-пакетов).

5.2. Ключевые коммуникационные объекты (из 1414)

5.3. Пороговые значения — общая логика

Каждый аналоговый датчик имеет несколько порогов с идентичной структурой настройки:

• Температура: 4 порога (каждый: значение в 0,1 °C, гистерезис, задержки)
• Влажность: 4 порога (1…1000 ×0,1% RH)
• Яркость: 8 порогов (1000…15000 лк каждый)
• Сумерки (sky): 4 порога (1000…15000 лк)
• Ветер: 4 порога (0,1…35,0 м/с)
• Давление: 4 порога (30000…110000 ×10 Па)

Для каждого порога настраивается:

• Значение порога (параметром или через объект)
• Гистерезис (в % или абсолютных единицах)
• 4 варианта логики: TV above=1 / TV above=0 / TV below=1 / TV below=0
• Задержка переключения 0→1 (0…2 ч)
• Задержка переключения 1→0 (0…2 ч)
• Циклическая отправка (5 с…2 ч)
• Блокировка выхода с настройкой действия при блокировании/разблокировании
• Сохранение значений после восстановления питания

5.4. Логические модули AND/OR

• 8 модулей AND и 8 модулей OR, каждый до 4 входов
• Входы: Logic input 1–16 (прямые/инвертированные), GPS malfunction, статусы неисправности датчиков, выходы недельного/календарного таймера
• Выход: 1-битовый объект или два 8-битовых объекта
• 8-битовый выход: Value (0…255), Percent (0…100%), Angle (0…360°), Scene (0…63)
• Блокировка каждого гейта отдельным объектом
• Мониторинг входов с настраиваемым периодом и действием при превышении

5.5. Вычислительные модули (Computers)

8 модулей для преобразования данных. Каждый модуль опрашивает до 4 условий к входам и выдаёт результат. Типы выхода: 1 бит, 1 байт (0…255), 2 байта, 4 байта со знаком, 4-байтовый счётчик, 4 байта float, 14-символьный текст. Поддерживается мониторинг входов и блокировка.

5.6. Таймеры

Недельный таймер: 24 периода. Каждый может быть выходом (задаётся время включения/выключения по дням недели) или входом (принимает команды извне). 8-битовый дополнительный выход со значением для активного/неактивного периода.

Календарный таймер: 4 периода. Каждый с диапазоном дат (месяц + день начала/конца) и двумя последовательностями включения/выключения (ежедневно в заданное время).

---

6. Типовые ошибки при интеграции

1. Неправильная ориентация на север. Основание станции должно быть на север, кольцо с сенсорами — на юг. Ошибка в ориентации приводит к некорректной работе shading control на всех фасадах. Используйте компас, а не «на глаз».
2. Кольцо не выровнено горизонтально. Ультразвуковой датчик ветра требует строго горизонтального положения кольца. Даже небольшой наклон искажает измерения скорости и направления. Всегда используйте круговой уровень из комплекта.
3. Монтаж ближе 60 см к конструкциям. Нарушение минимального зазора снизу/сбоку/спереди приводит к искажению показаний ветра, затенению датчиков яркости и попаданию брызг на нижние сенсоры.
4. Питание 24 В — нестабильный источник. При низких температурах (≤7,5 °C) потребление возрастает до 1,6 А. Слабый блок питания не обеспечит работу нагревателя — датчик осадков обледенеет, GPS может не стартовать.
5. Помехи GPS от оборудования. Люминесцентные лампы, неоновые вывески, импульсные блоки питания, радиопередатчики вблизи станции блокируют приём GPS. Следствие: нет координат, неверное время, shading control не работает.
6. Не задана временная зона и переход на летнее время. Без параметров timezone и summertime rule локальное время будет неверным. Все таймеры (недельный, календарный) и shading control (расчёт солнца по азимуту) будут работать с ошибкой.
7. Забыли настроить гистерезис порогов. При пограничных значениях датчика выход «дребезжит» — жалюзи постоянно поднимаются/опускаются. Для яркости задавайте гистерезис не менее 5 клк, для ветра — не менее 2 м/с, для температуры — не менее 0,5 °C.
8. Датчик осадков «залипает». После дождя сенсор не успевает высохнуть. Задайте достаточный switch-off delay (рекомендуется 30–60 минут). Используйте «быстрый» rain output (фиксированные 5 мин на высыхание) для некритичных сценариев.
9. Не сконфигурирован мониторинг датчиков. Без активации live monitoring и 48-часового мониторинга статических значений, отказ датчика останется незамеченным. Всегда включайте мониторинг ветра для критичных сценариев (маркизы, рольставни).
10. GPS не используется — shading не работает. Для расчёта положения солнца нужны координаты и точное время. Если GPS отключён, необходимо вручную задать широту, долготу и временную зону в параметрах Location, иначе shading control не активируется.
11. Симуляция фасадов не выключена после тестирования. После проверки логики фасадов через simulation objects необходимо сбросить симуляцию (объект 670 = 1) и деактивировать её для каждого фасада (facade X simulation = 0). Иначе реальные погодные данные игнорируются.

---
